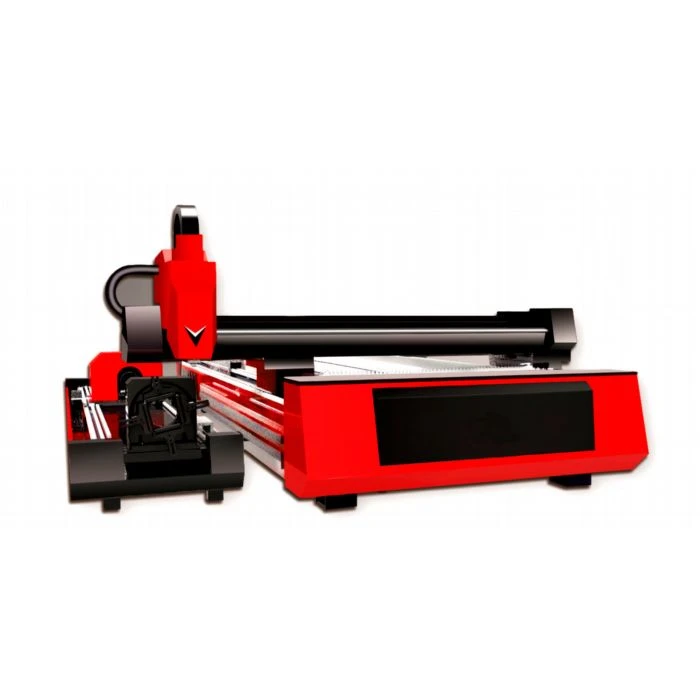

El sistema de màquines de tall per làser consisteix generalment en un generador làser, un component de transmissió de feixos (extern), un banc de treball (màquina-eina), un armari de control numèric de microordinadors, un refrigerador i un ordinador (maquinari i programari).
1) La part principal de la màquina eina: la part de la màquina de la màquina de tall per làser, la part mecànica que realitza el moviment dels eixos X, Y i Z, inclosa la plataforma de treball de tall. S’utilitza per col·locar la peça a tallar i es pot moure correctament i amb precisió segons el programa de control, normalment conduït per un servomotor.
2) Generador làser: dispositiu que genera una font de llum làser. A l’efecte del tall per làser, excepte en algunes ocasions en què s’utilitzen làsers d’estat sòlid YAG, la majoria utilitzen làsers de gas CO2 amb major eficiència de conversió elèctrica-òptica i major potència de sortida. Com que el tall per làser requereix una qualitat de feix elevada, no tots els làsers es poden utilitzar per tallar. El mode gaussià és adequat per a làsers de diòxid de carboni de menys ordre de 1500W, 100W-3000W i multimode per sobre de 3000W.
3) Camí òptic exterior: mirall refractiu, utilitzat per guiar el làser en la direcció requerida. Per evitar que el recorregut del feix funcioni malament, tots els miralls han d’estar protegits per una coberta protectora i s’ha d’introduir un gas protector de pressió positiva net per protegir l’objectiu de la contaminació. Un conjunt de lents amb un bon rendiment enfocarà un feix sense angle de divergència en un punt infinitament petit. En general, s’utilitza un objectiu amb una distància focal de 5,0 polzades. L'objectiu de 7,5 polzades només s'utilitza per a materials gruixuts> 12 mm.
4) Sistema de control numèric: controleu la màquina-eina per realitzar el moviment dels eixos X, Y, Z i també controleu la potència de sortida del làser.
5) Font d'alimentació regulada: connectada entre el làser, la màquina-eina CNC i el sistema d'alimentació. Principalment tenen un paper en la prevenció d’interferències de les xarxes elèctriques externes.
6) Cap de tall: inclou principalment peces com la cavitat, el portaobjectius d’enfocament, l’objectiu d’enfocament, el sensor capacitiu i el broc auxiliar de gas. El dispositiu de conducció del cap de tall s’utilitza per conduir el cap de tall per moure’s al llarg de l’eix Z segons el programa i està compost per un servomotor i un cargol o engranatge i altres peces de transmissió.
7) Taula d'operacions: s'utilitza per controlar el procés de treball de tot el dispositiu de tall.
8) Refrigerador d'aigua: s'utilitza per refredar el generador làser. Un làser és un dispositiu que converteix l’energia elèctrica en energia lumínica. Per exemple, la taxa de conversió d’un làser de gas CO2 és generalment del 20% i l’energia restant es converteix en calor. L’aigua de refrigeració elimina l’excés de calor per mantenir el generador làser funcionant amb normalitat. El refrigerador també refreda el reflector del recorregut de la llum exterior i el mirall d’enfocament de la màquina-eina per garantir una qualitat de transmissió de feix estable i evitar que la lent es deformi o es trenqui a causa d’una temperatura excessiva.
9) Cilindres de gas: incloent cilindres de gas mitjos que funcionen amb màquines de tall per làser i cilindres de gas auxiliars, que s’utilitzen per complementar el gas industrial per a l’oscil·lació del làser i subministrar gas auxiliar per al capçal de tall.
10) Compressor d’aire, dipòsit d’emmagatzematge d’aire: subministra i emmagatzema aire comprimit.
11) Assecador de refrigeració per aire, filtre: s'utilitza per subministrar aire net i sec al generador làser i al recorregut del feix per mantenir el recorregut i el reflector funcionant normalment.
12) Col·lector de pols de ventilació: extreu el fum i la pols generats durant el processament i realitzeu un tractament de filtratge, de manera que la descàrrega de gasos d’escapament compleixi les normes de protecció del medi ambient.
13) Màquina de descàrrega d’escòries: elimineu les restes i restes generades durant el processament.
