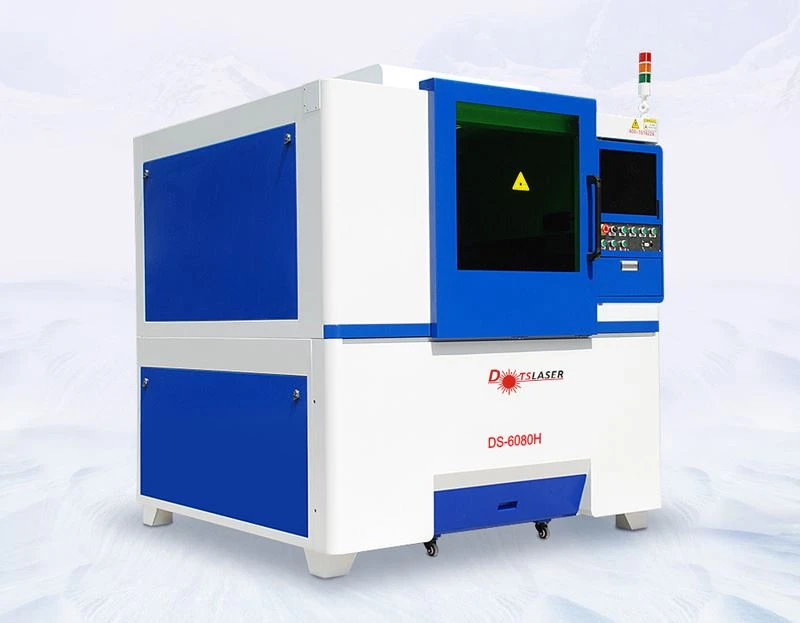

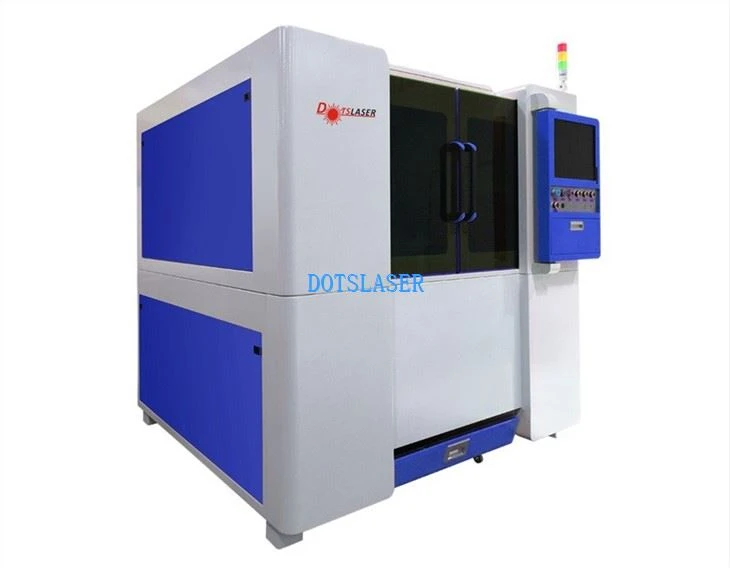

Tall per làser de placa PCB
Tall màxim 6 mm de coure i substrat d'alumini.
El camp de tall és opcional.
El material de tall és ampli, incloent llautó, coure, alumini, acer inoxidable, placa de PCB, etc.
Potència làser: 1000 W-3000W
Tall per làser de placa PCB
Descripció dels productes
El tall làser de plaques de PCB té una àmplia gamma d'aplicacions i pot processar molts materials com ara coure, alumini, acer inoxidable, ferro, plaques de PCB i materials magnètics. La mida del format és opcional i la longitud es pot personalitzar segons els requisits de processament de l'usuari. La velocitat de tall és ràpida, l'efecte és suau i pla, la incisió no té tensió mecànica i és llisa i plana sense rebaves de cisalla.

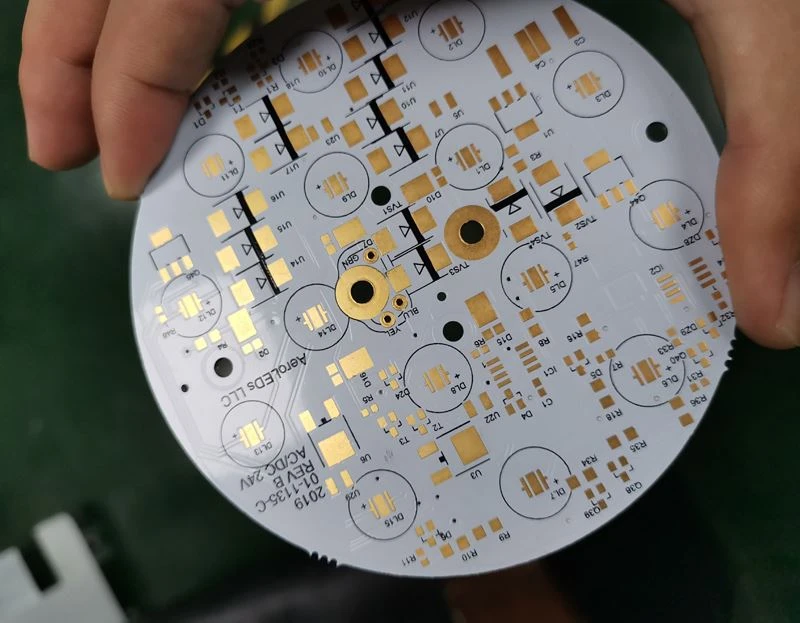

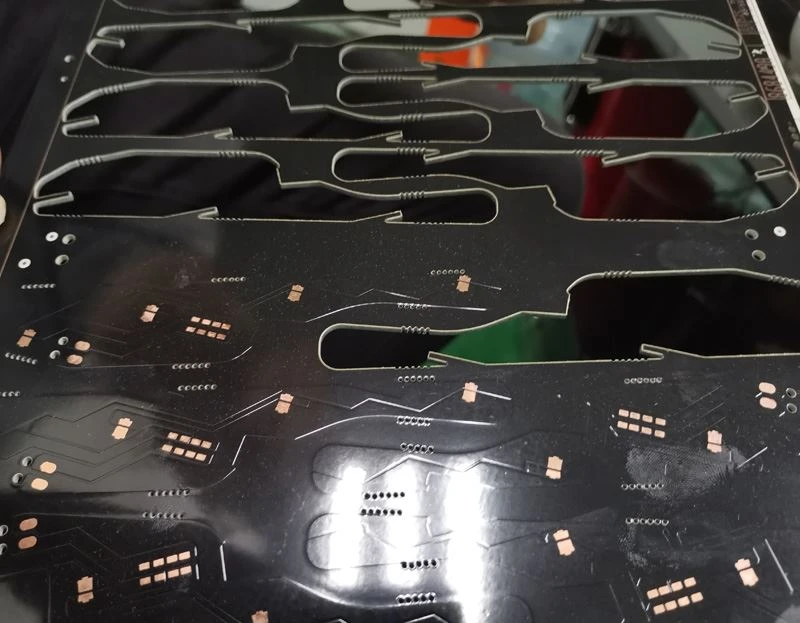

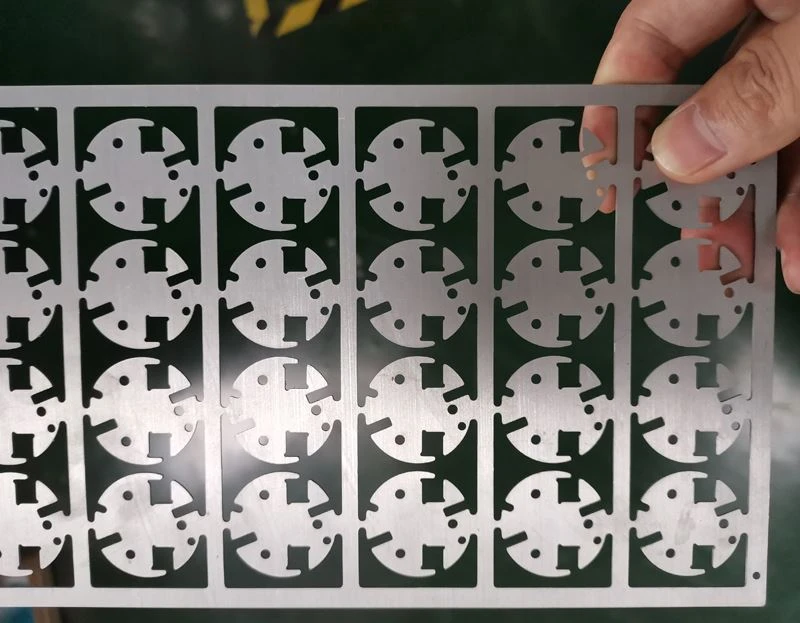

En primer lloc, vegem com tallar la placa de PCB, la placa de circuit, la placa de substrat de coure i alumini mitjançant un sistema de tall làser de precisió.
Característiques i rendiment
★ Base de marbre.
★ Estructura de doble accionament de pòrtic totalment tancat.
★ Sistema de ventilació de protecció del medi ambient.
★ Generador làser de fibra altament reflexiva anti làser
Tall de substrat de coure i alumini de petit format
★ gruix de tall estable per lots a llarg termini de menys de 6 mm, límit de gruix de tall de substrats de coure i alumini de 6 mm;
★ La mida del format és opcional i la longitud es pot personalitzar segons els requisits de processament de l'usuari.
★ Una àmplia gamma de materials de processament, no només pot processar coure, alumini, sinó també processar acer inoxidable, ferro, plaques de PCB, diversos aliatges, etc.
Paràmetre tècnic
| Model | DS-60680H |
| Potència làser | 1000W/1500W/2000W/QCW750W |
| Longitud d'ona làser | 1070 ± 10 nm |
| Gamma de tall | 600 mm * 800 mm (un altre rang es pot personalitzar) |
| Amplada de la línia de tall | 0.05~0.15 mm (depèn del material) |
| Gruix de tall | Menys o igual a 3 mm/6 mm (alumini, coure) |
| Velocitat de tall | 5000-20000mm/min (depèn del material) |
| Precisió de tall | ±0,02 mm |
| Reducció de la pressió de l'aire | 1.2-2.8Mpa (es recomana nitrogen d'alta pressió) |
| Consum d'energia nominal | 10KW/18KW |
| Font d'alimentació | AC220V/60A, 380V/40A |
| Refrigeració | Refrigeració per aigua |
| Entorn de treball | Sense font de vibració, bona ventilació, temperatura 10 ~ 38 graus |
| Dimensió | L1820mm*W1750mm*H1950mm |
| Pes | 1800KG |
Introducció breu del sistema de tall de plaques PCB

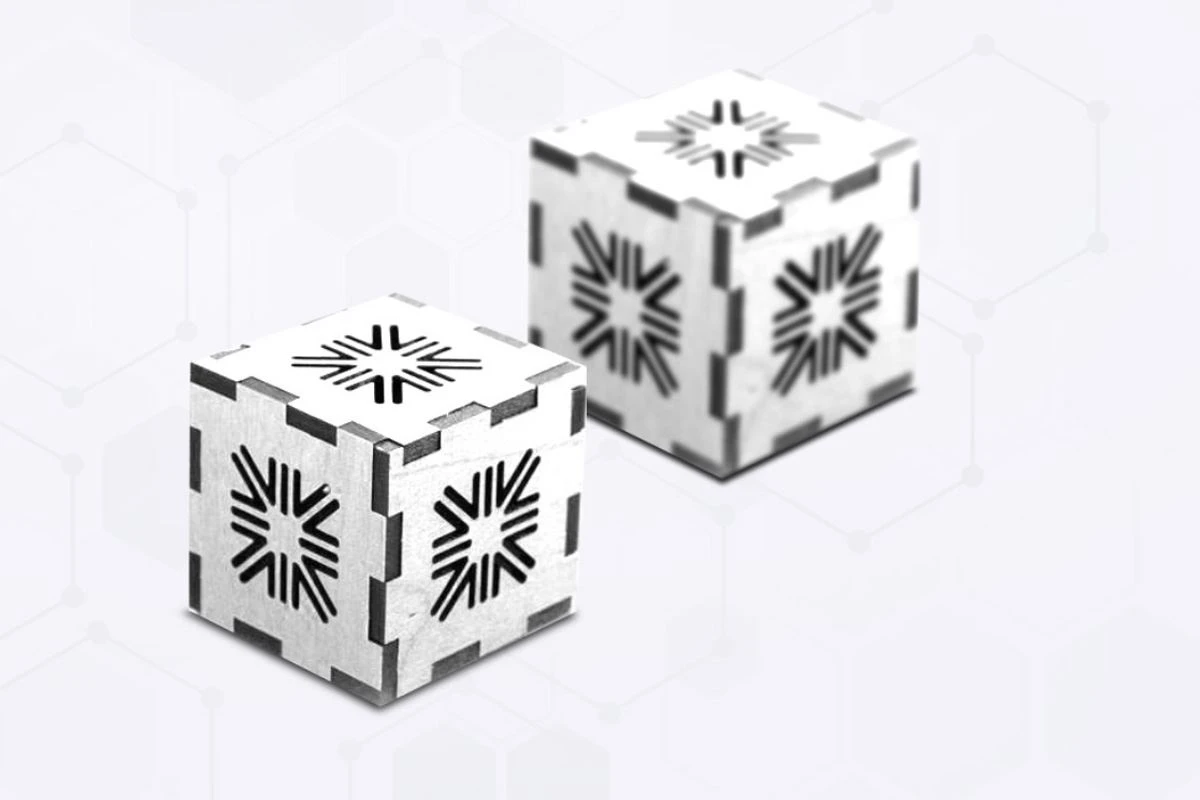

Costura de tall estreta, petita deformació de la placa
★ El tall per làser té una petita zona afectada per la calor i una petita deformació de la placa
★ Costura de tall: {{0}},05~0,15 mm
★ La velocitat de tall per làser és ràpida i el tall no té tensió mecànica.
★ Alta precisió de processament, bona repetibilitat, sense danys a la superfície del material ★ Precisió: ±0.02mm

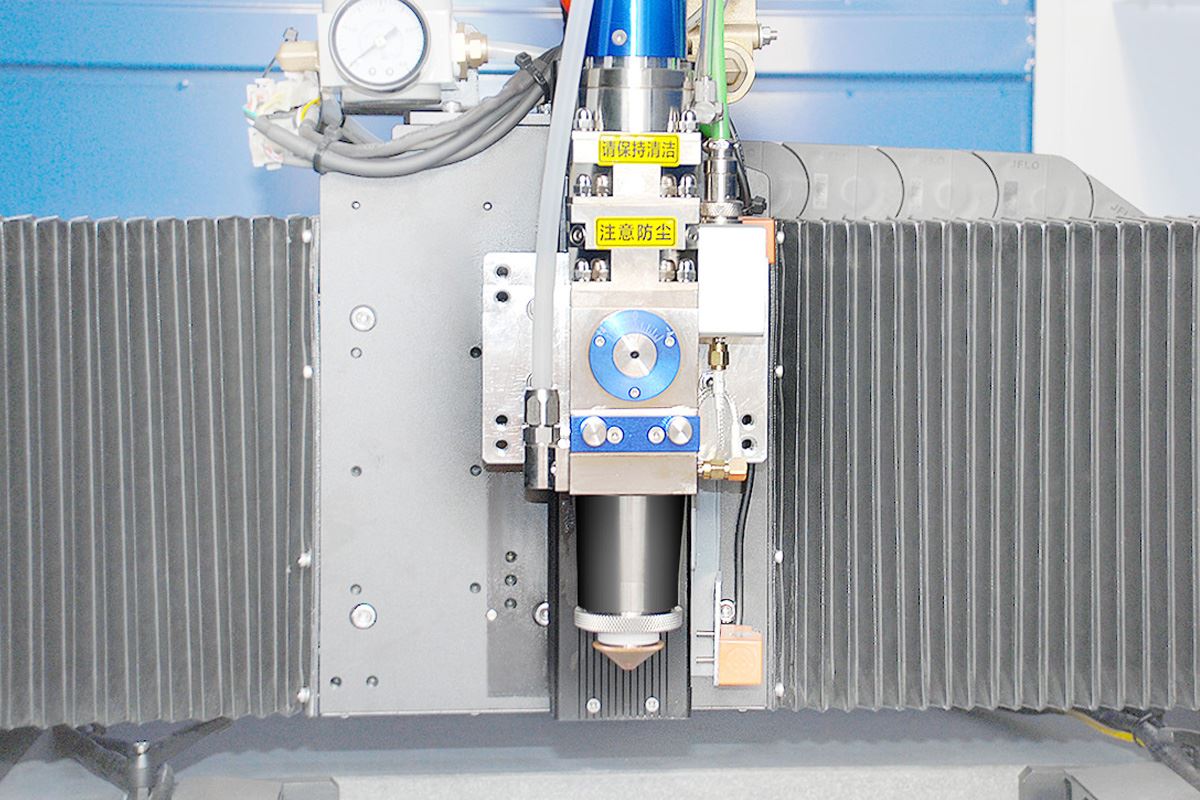

El recorregut de tall s'optimitza automàticament
★ Compatible amb diversos formats de fitxer, com ara DXF, GERBER.
Sistema de protecció actiu
Protecció anticolisió
★ El capçal de tall i la superfície de tall es mantenen a una distància segura en tot moment. Al mateix temps, té una funció de parada tàctil per reduir el risc de col·lisió.
Protecció intel·ligent de viatge
★ Detecta automàticament el rang de funcionament de les peces mòbils i, quan hi ha una anormalitat, el sistema donarà comentaris sensibles i ordenarà que s'aturi ràpidament, assegurant la seguretat de l'equip.
Sistema d'alarma intel·ligent.
★ Autocontrol de l'equip, visualització d'alarma anormal a la interfície principal, redueix els perills ocults i millora l'eficiència de la investigació d'anomalies de l'equip.
